  HTSD1数字日照计 ( 测量产品 →  传感器与检测仪 → 常规气象传感器 )

HTSD1数字日照计

产品名称
数字日照计
别  名
智能日照计
产品型号
HTSD1
产品品牌
Huatron
制造厂商
北京华创维想科技开发有限责任公司
数字化免维护日照时数准确测量
基本描述
  HTSD1数字日照计用于测量太阳直接日照时数,它的光谱范围为0.4-1.1µm。可连续全天候使用,并且使用简单、性价比高。当太阳直接辐射量超过120W/m2时,输出数字逻辑高电平,同时也可通过串口RS232实时观测太阳辐射量与日照时数。该仪表可广泛应用于太阳能量应用、气象、农业、及生态考察部门。
特点
  • 免维护,无跟踪装置
  • 数字逻辑电平或R232智能信号输出
  • 抗干扰,适用于各种恶劣环境
  • 功耗低,体积小,使用方便
  • 测量原理
      HTSD1数字日照计用于测量太阳直接日照时数,采用了两个硅光探测器,将其中的一个探测器进行遮挡,另外为了减小余弦误差,两个硅光探测器分别配备安装了余弦修正器,最后分别产生正比于入射光的电压输出信号。一个嵌入式的高精度采集器对其输出的微弱电压信号进行处理及复杂的计算,当太阳直接辐射≥120W/m2时,输出数字逻辑高电平,否则为低电平,最终以数字高低电平和RS232串口输出日照时数数据。
    典型应用
  • 太阳能热利用研究
  • 太阳能发电应用
  • 太阳能工程与太阳能建筑领域
  • 天气与气候的研究
  • 农林业生态、园艺日照监测
  • 温室控制
  • 环境科学辐射能量平衡研究
  • 技术指标
    视角 2π球面弧度
    光谱响应范围 0.4~1.1μm
    辐照度范围 0~2000W/m2
    响应时间 <1s
    精度 ±0.1h
    分辨率 0.1h
    日照阈值 120W/m2±20%
    数字输出信号(TTL) ≥120 W/m2时输出+5V,
    <120 W/m2时输出0V
    供电电压 6~15VDC
    采样间隔 60s
    年稳定性 ±2%
    温度特性 ±2%(-20℃~+40℃)
    工作温度 -40℃~+85℃
    储存温度 -60℃~+100℃
    环境湿度 0~95%,无凝结
    重 量 1.3Kg
    底盘直径 Φ135mm
    安装孔距离 120mm
    遮光板直径 Φ165mm
    石英玻璃罩 Φ52mm
    高 度 102mm
     配套与关联产品
     产品与应用图片

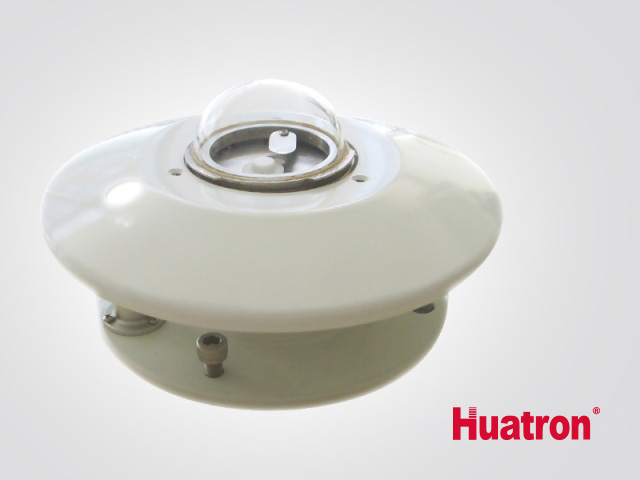

    HTSD1数字日照计

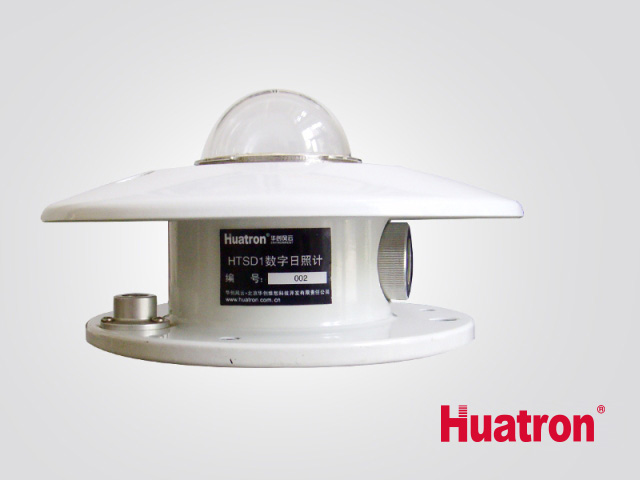

    HTSD1数字日照计

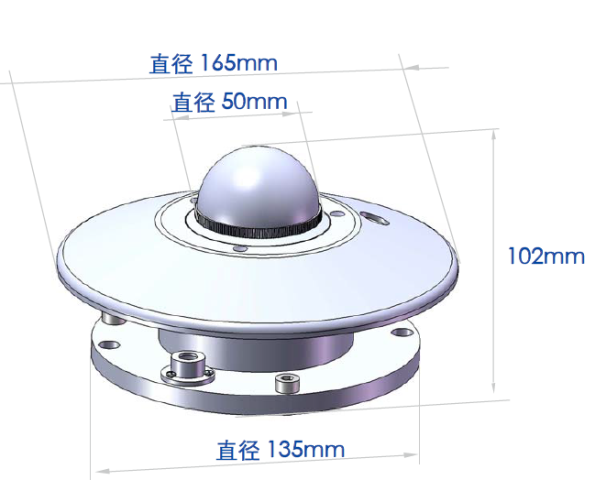

    HTSD1数字日照计尺寸图

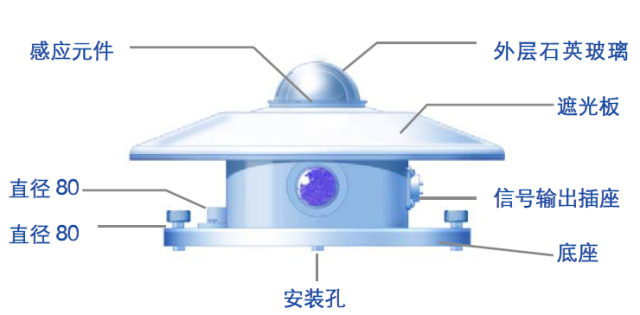

    HTSD1数字日照计功能示意图
