  HTH-2土壤热通量板 ( 测量产品 →  传感器与检测仪 → 常规气象传感器 )

HTH-2土壤热通量板

产品名称
土壤热通量板
别  名
热流计
产品型号
HTH-2
产品品牌
Huatron
制造厂商
北京华创维想科技开发有限责任公司
测量土壤的能量平衡和土壤层热传导率
基本描述
  HSC-HTH-2土壤热通量传感器(又称“土壤热通量板”、“热流计”)是华创风云集团一款用于测量土壤的能量平衡和土壤层热传导率的产品。
特点
  • 符合WMO世界气象组织规范(CIMO Guide)
  • 适用于各种恶劣环境
  • 灵敏度高
  • 使用方便、免维护
  • 测量原理
      土壤热通量传感器采用热电堆测量温度梯度,该热电堆由两种不同的金属材料组成。热电堆探测器接收热辐射,热辐射能使两个不同材料结点之间产生温差电势,以电压的形式输出,电压正比于热通量,其输出电压为毫伏信号,该毫伏信号由数据采集系统读取。
      热通量传感器的输出辐射量为W/m2,通常用G表示:G=mv×灵敏度系数,每个土壤热通量传感器分别给出标定过的灵敏度系数。
      在使用过程中,一定注意热通量传感器的正反面,正确的放置是红色表面朝上,因为土壤表面在吸收太阳净辐射量之后,借分子传导的形式把能量传入土壤的深层,使土壤下层增温,也就是说热量自地面向下输送,这时的土壤热通量为正值,反过来,当土壤表面温度低于深层温度时,热量将由土壤的深层输出,这时的土壤热通量为负值。这种过程称之为土壤中的热量交换过程。
      一年当中,土壤热通量随着季节的变化而变化,夏季土壤热通量为正值,即有热量进入土壤层中,而且量值较大。冬季则土壤热通量为负值,土壤中的热量向大气释放,但量值较小。
    典型应用
    HSC-HTH-2土壤热通量传感器适用于测量土壤和建筑墙体、玻璃墙体的热导率。
    技术指标
    信号范围 ±5mV
    量 程 ±200W/m2
    灵 敏 度 15~60W/(m2•mV)
    响应时间 ≤30s (类似于土壤)
    内 阻 约300Ω
    精 度 ±5%
    工作环境温度 -40℃~+50℃
    工作环境湿度 0~100%RH
    重 量 0.06kg
     配套与关联产品
     产品与应用图片

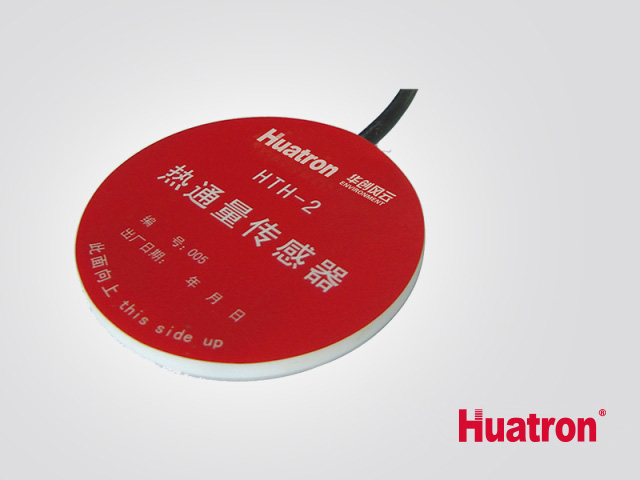

    HTH-2土壤热通量板

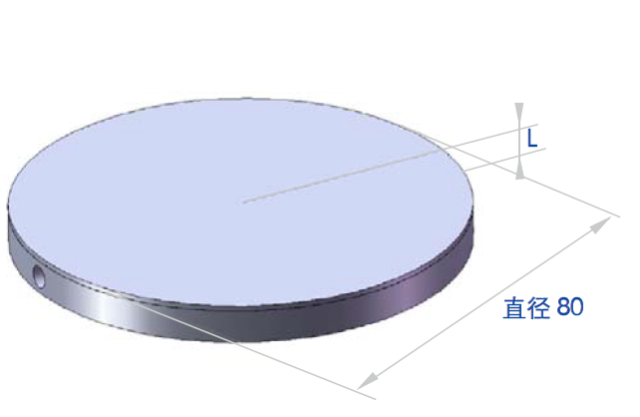

    HTH-2土壤热通量板尺寸图
    HTH-2土壤热通量板安装示意图

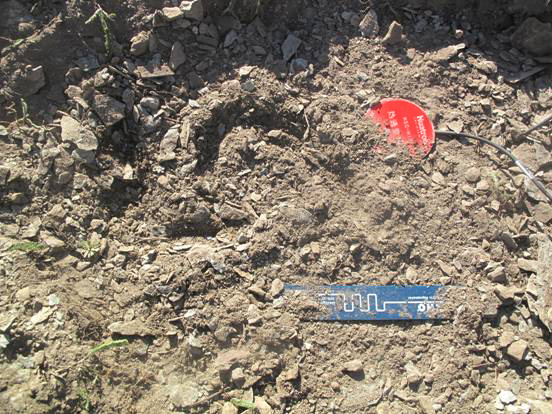

    土壤热通量观测

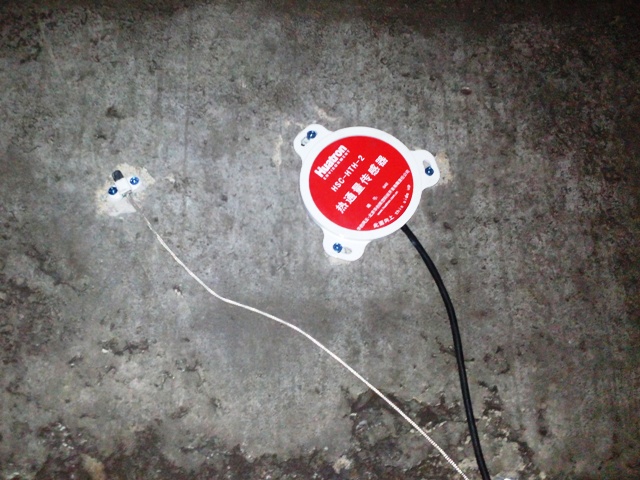

    地铁内壁热导率测量
     典型应用方案
     解决方案Solution  测量参数 Parameter 需求应用 Application
    FPH-1光合有效辐射表
    HTZD-2辐射计
    FNP-2净辐射表
    FNP-3净全辐射表
    HTSD1数字日照计
    TP03温度传感器
    SMR3/2土壤水分传感器
    辐射相关
    土壤
     相关下载资料
    HTH-2土壤热通量传感器产品型录(Catalogue) .pdf 208.0K
    HSC-HTH-2热通量说明书(Instruction sheets) .pdf 242.9K
